Specificații

1. mutați înainte / înapoi; rotiți 360 °
2. griper: prindere și eliberare; rotire 360 °; ridicare paralel și coborâre; înclinați în sus și în jos

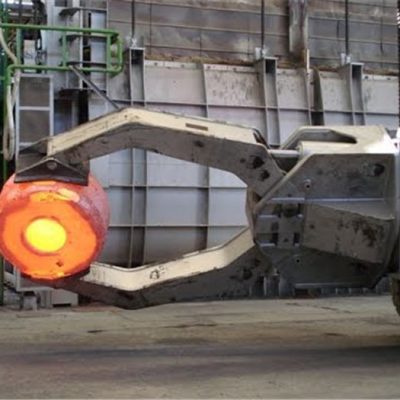

3 tone Introducere Manipulator hidraulic de forjare

Suntem cea mai bună producție profesională de manipulatoare de forjare din China. Ultimele noastre modele de manipulare forjare sunt mai avansate și îmbunătățite pe baza manipulatorului german DDS fără pistă. Acestea sunt utilizate în principal pentru diferite funcționări ale procesului de forjare gratuite, bune pentru a ține o parte de forjare asemănătoare a arborelui și a semifabricatului pentru forjare cu ciocan electric-hidro și presă forjată rapid. De asemenea, pot fi utilizate la stivuirea piesei de prelucrare, la manevrarea matriței și la fixarea / scula. Dacă este prevăzută o clemă specială, pot face și multe alte lucrări. Prin urmare, folosind manipulatorul nostru de forjare, eficiența producției poate fi mult îmbunătățită, uitarea calității, eliberarea lucrătorilor de forța de muncă grea, producerea forjării producând mecanizarea procesului.

I. Configurarea și caracterul manipulatorului:

Avem două tipuri diferite de manipulatoare: manipulator de mișcare în linie dreaptă și manipulator de mișcare de rotație.

1. manipulatorul de mișcare în linie dreaptă poate face 5 acțiuni
1). Mașina principală se deplasează înainte / înapoi.
2). Strângere și prindere.
3). Gripper roti 360º în sensul acelor de ceasornic / în sens invers acelor de ceasornic.
4) brațul dispozitivului de ridicare și coborâre paralel.
5). Brațul de prindere se înclină în sus și în jos

2. manipulatorul mișcării de rotație poate efectua 6 acțiuni:
1). Mașina principală se deplasează înainte / înapoi.
2). Turla se rotește ± 160º.
3). Strângere și prindere.
4). Gripper roti 360º în sensul acelor de ceasornic / în sens invers acelor de ceasornic.
5). brațul de prindere în paralel se ridică și coboară.
6). Brațul de prindere se înclină în sus și în jos.

II. Conducerea manipulatorului:

1). Mașina principală este antrenată cu motor hidraulic.
2). Unitate de ridicare / înclinare cu cilindri hidraulici cu patru pârghii.
3). Mecanismul de rotație al turelei cu motor hidraulic, iar rulmentul de rotație adoptă o transmisie de transmisie deschisă.
4). Unitate de rotație a capului de prindere cu motor hidraulic.
5). Clemă de prindere și acționare de eliberare cu butelii hidraulice apăsând

III. Principalele date tehnice

1. capacitate de încărcare 3 tone

2. cuplul de prindere. 7,5 tone * metru

3. deschidere de prindere pentru diametrul rotund al barei (min / max) ø 100 — ø 700mm

4. deschidere de prindere pentru dimensiunea barelor pătrate: 120—600mm

5. Deschidere de prindere a crabului pentru dimensiunea de menținere: 0 — 1200 mm

6. înălțimea centrală a arborelui de prindere: 800—1700mm

7. raza de extensie a axului de prindere: 1600mm

8. distanța traseului (centrul) 2000mm

9. viteza de rotire a dispozitivului de prindere: 0 ~ 30 rot / min

10. diametrul minim de rotație al dispozitivului de prindere: ø1200mm

11. viteză de creștere / coborâre paralelă: 9m / min
